مقدمه

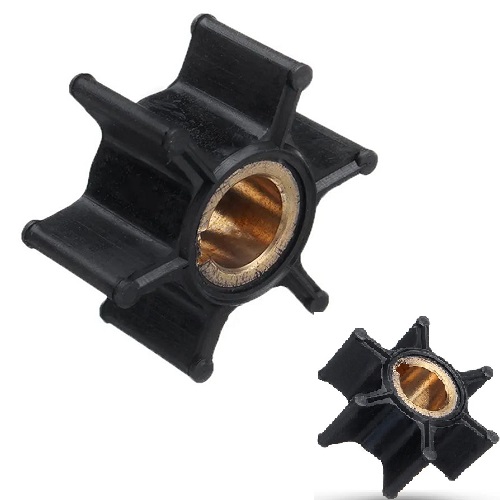

راهنمای تعمیر و نگهداری ایمپلر، ایمپلر یکی از قطعات حساس و کلیدی در سیستمهای پمپاژ و خنککاری کشتیها و قایقها محسوب میشود که نقش مهمی در حفظ عملکرد صحیح موتور و سیستمهای جانبی دارد. در این متن مفصل به بررسی کامل و تخصصی ایمپلر، کاربردها، ویژگیهای فنی، انواع، جنس، علائم خرابی، روشهای تعمیر و تعویض، نگهداری و نکات مهم در خرید آن میپردازیم.
ایمپلر چیست
ایمپلر قطعهای از پمپ است که معمولا به صورت چرخنده و با پرههایی بر روی یک شفت مرکزی طراحی میشود. وظیفه اصلی ایمپلر این است که انرژی مکانیکی وارد شده از موتور را به سیال منتقل کند و با گردش پرهها، سیال (آب یا دیگر مایعات) را به حرکت درآورد. در کشتی و قایق، ایمپلر معمولا در سیستم خنککننده موتور، پمپ آبهای زیر بدنه، و دیگر پمپهای مورد نیاز به کار میرود.
اهمیت ایمپلر در کشتی و قایق
– خنکسازی موتور: موتور کشتی در حین کار به شدت گرم میشود و آبِ منتقل شده توسط ایمپلر به خنککاری آن کمک میکند.
– سیستمهای اطفاء حریق و شستشو: امکان پمپاژ آب از دریا یا منبع برای سیستمهای ایمنی و تعمیراتی
– حفظ تعادل و قدرت موتور: هرگونه اشکال در ایمپلر باعث کاهش توان خنککننده یا افزایش فشار در سیستم شده و منجر به خسارات جدی میشود.
کاربردهای ایمپلر
– پمپهای آب خنککننده موتور دیزلی و بنزینی
– سیستمهای گردش آب سرد در سیستمهای تهویه و سرمایش
– تأمین آب تمیز برای شستشوی بدنه و تجهیزات
– پمپاژ آب برای سیستمهای اطفاء حریق داخلی کشتی
– سیستمهای تخلیه آب بارندگی یا آبهای زائد در قایقها
در تمامی کاربردها، عملکرد ایمپلر در انتقال آب، حفظ فشار و جریان مداوم اهمیت حیاتی دارد.
ویژگیهای فنی ایمپلر
برای انتخاب و نگهداری درست ایمپلر باید با مشخصات فنی آن به خوبی آشنا باشید:
– سرعت دوران (RPM): ایمپلر باید توانایی تحمل سرعتهای 2000 تا 4000 دور در دقیقه را داشته باشد بدون ایجاد لرزش غیرطبیعی یا خرابی زودرس
– ابعاد و قطر: متناسب با ظرفیت پمپ و مدار سیستم خنککننده طراحی شده؛ قطر ایمپلر معمولا بین چند سانتیمتر تا بیش از ۳۰ سانتیمتر متغیر است
– تعداد و شکل پرهها: ایمپلرها با تعداد پرهها و اشکال مختلف تولید میشوند که هر کدام جریان مایعی مناسب را ایجاد میکنند. پرههای خمیده یا مستقیم، باز یا محصور، با عملکرد متفاوت
– مقاومت به دما و فشار: ایمپلرها باید بتوانند در فشارهای بالا و دماهای متغیر (زیر صفر تا حدود ۱۰۰ درجه سانتیگراد و بیشتر) کار کنند بدون افت کیفیت
– تعادل دینامیکی بالا: برای جلوگیری از لرزش و سایش سیستم و بلبرینگها، طراحی و ساخت ایمپلر باید تعادل دقیق داشته باشد
– ضریب اصطکاک پایین: جنس و سطح ایمپلر باید به گونهای انتخاب شود که اصطکاک با آب یا سیال کم باشد و بازدهی افزایش یابد
– دوام و عمر مفید بالا: جنس و جنسیت مواد مصرفی در ایمپلر تعیینکننده طول عمر و میزان تعمیرات لازم خواهد بود
انواع ایمپلر
با توجه به نوع کاربرد و جنس سیستم پمپاژ، ایمپلرها به چند دسته اصلی تقسیم میشوند:
ایمپلر لاستیکی (Flexible Impellers)
– متداولترین نوع
– دارای پرههای لاستیکی انعطافپذیر که در مجرای خروجی پمپ تابیده میشوند
– مناسب برای جریانهای آب با ذرات کوچک، مقاوم در برابر خراش
– معمولاً در سیستمهای سرد و با فشار متوسط استفاده میشوند
ایمپلر سخت (Hard Impellers)
– ساختهشده از فلزات مثل استیل ضد زنگ، برنج یا آلومینیوم
– مقاوم به فشارهای بالاتر و دماهای بالا
– کاربرد در پمپهایی که نیاز به جابجایی مایعات با ذرات جامد یا آلوده دارند
– عمر بالاتر و پایداری بیشتر در مقابل سایش
ایمپلر باز (Open Impeller)
– فاقد صفحه محافظ جانبی (دو طرف پرهها باز است)
– مناسب برای سیالات حاوی ذرات جامد یا آلوده
– معمولا در پمپهای صنعتی و بزرگ استفاده میشود
ایمپلر محصور (Enclosed Impeller)
– دارای دو صفحه محافظ در دو طرف پرهها
– دارای راندمان بالا، جریان یکنواخت و فشار خوب
– در سیستمهایی که کیفیت جریان آب اهمیت دارد به کار میرود
ایمپلر چند پرهای (Multi-Vane Impellers)
– تعداد پرهها بیشتر برای ایجاد جریان صاف و کاهش گردابیها
– افزایش راندمان سیستم و کاهش آسیب به پرهها
جنس ایمپلر و تاثیر آن بر کارایی
جنس ایمپلر و تاثیر آن بر کاراییلاستیک و پلییورتان
– نرم و انعطافپذیر
– مقاومت خوب در برابر سایش و خوردگی آب شور
– عمر متوسط
– وزن سبک، کاهش مصرف انرژی موتور
فلزات
– استیل ضد زنگ: بالاترین مقاومت در برابر انتقال دما، فشار و خوردگی
– برنج و آلومینیوم: سبک، قیمت مناسب، اما نسبت به استیل مقاومت کمتری دارند
– عمر مفید فوقالعاده در سیستمهای فشار بالا
– سنگینتر از لاستیک ولی برای محیطهای سخت مناسبتر
کامپوزیت و مواد تقویت شده
– تلفیقی از مقاومت فلزات و انعطاف لاستیک
– سبک و مقاوم در برابر شوکهای مکانیکی
– کاربرد در شرایط ویژه مانند کشتیهای نظامی یا سوخترسانی
علائم و نشانههای خرابی ایمپلر در کشتی و قایق
شناسایی به هنگام خرابی ایمپلر میتواند از آسیب جدی موتور و سیستم جلوگیری کند. علائم کلیدی عبارتاند از:
– کاهش فشار یا کاهش شتاب آب خروجی از پمپ: نشانه اصلی خرابی و کاهش توان پمپاژ
– صدای غیرعادی و لرزش موتور: ایجاد صدای برخورد پرههای شکسته یا شکلدادهشده با محفظه پمپ
– نشتی آب یا روغن از پمپ: ممکن است به علت سایش بیش از حد یا شکستگی و ترکهای ایمپلر باشد
– گرم شدن بیش از حد موتور یا تجهیزات: به دلیل کاهش جریان خنککننده آب، موتور داغ میکند
– تغییر فشار روغن یا دمای موتور بالا: نشانه مشکلات در سیستم خنککننده که ممکن است به دلیل خرابی ایمپلر باشد
– مشاهده ترکها، فرورفتگیها یا تغییر شکل ظاهری پرهها
– کندی یا توقف کامل گردش ایمپلر: معمولاً ناشی از شکستگی محور یا گیر کردن پرهها
نحوه تعمیر و تعویض ایمپلر
اقدامات اولیه
– موتور را خاموش کنید و سیستم را از فشار و آب تخلیه کنید تا دسترسی امن فراهم باشد.
– رعایت ایمنی را جدی بگیرید، استفاده از دستکش و عینک محافظ
بازکردن محفظه پمپ
– پوشش پمپ یا محفظه ایمپلر را باز کرده، مراقب مهر و موم و واشرها باشید تا آسیب نبینند
– از ابزار مناسب مانند آچارهای استاندارد استفاده کنید
بیرون آوردن ایمپلر
– پیچها و بستهای نگهدارنده ایمپلر را بردارید
– ایمپلر را به آرامی و با رعایت جهت دوران از شفت جدا کنید
– هنگام جدا کردن حواستان به آسیب به شفت و دیگر تجهیزات باشد
بازبینی و تمیزکاری
– ایمپلر و محل قرارگیری را از رسوبات، زنگ زدگی و ذرات خارجی پاک کنید
– پرهها را برای ترکها یا سایش بررسی کنید
– بلبرینگ و شفت را همزمان کنترل و تمیز کنید
تعمیر یا تعویض
– در صورتی که پرهها ترک یا آسیب جدی دیدهاند، ایمپلر را تعویض کنید
– در آسیبهای کوچک، میتوان با سایش یا صاف کردن پرهها، آن را تعمیر موقتی کرد
– اطمینان حاصل کنید که ایمپلر نو مطابق با استانداردهای پمپ و موتور انتخاب شده باشد
نصب مجدد
– ایمپلر را به صورت دقیق و همراستا روی شفت نصب کنید، پیچها را با گشتاور استاندارد ببندید
– اگر نیاز است، واشر و مهرهها را تعویض کنید
– محفظه پمپ را مجدداً ببندید و سیستم را پر و تستهای نهایی را انجام دهید
نحوه نگهداری ایمپلر
نگهداری مناسب و اصولی، عمر ایمپلر و کل پمپ را به طور قابل توجهی افزایش میدهد:
– بازدیدهای دورهای و منظم: حداقل هر 3 تا 6 ماه، بازرسی از وجود آسیب، سایش و تخریب
– تمیزکاری مرتب: حذف آلودگیها، رسوبات دریایی، شن و ماسه که باعث سایش پرهها میشوند
– روانکاری قطعات متحرک: شفت و بلبرینگهای همراه ایمپلر باید بر اساس دفترچه راهنمای کارخانه سازنده روغنکاری شوند
– اجتناب از کارکرد خشک: هرگز اجازه ندهید که ایمپلر بدون وجود سیال کار کند، زیرا دمای بالای اصطکاک باعث سایش شدید میشود
– نگهداری در محیط مناسب: هنگام عدم استفاده، ایمپلر را از پمپ جدا کنید و در جای خشک، دور از نور خورشید و رطوبت زیاد نگه دارید
– استفاده از قطعات اصل و استاندارد: فقط قطعات اصلی و استاندارد را جایگزین کنید تا سلامت عملکرد حفظ شود
– بررسی تعادل دینامیکی: پمپ در هنگام کار نباید لرزش غیرعادی داشته باشد؛ در صورت مشاهده لرزش، حتما تنظیمات و تعادل دوباره انجام شود
نکات مهم در خرید ایمپلر
خرید ایمپلر مناسب، گام نخست در حفظ سلامت دستگاه است و مستلزم توجه به نکات زیر:
– هماهنگی ابعادی و فنی: ایمپلر باید دقیقا با مدل، قطر و سیستم پمپ موتور سازگار باشد
– کیفیت مواد اولیه: انتخاب بین لاستیک، فلز یا کامپوزیت بر اساس محیط کار و شرایط فیزیکی و شیمیایی سیال
– سریال و استاندارد تولید: از تولیدکنندگان معتبر و دارای گواهینامههای کیفیت و مطابقت با استانداردهای بینالمللی
– قابلیت تعویض و دسترسی آسان: امکان دسترسی سریع به قطعه و لوازم جانبی با قیمت مناسب
– نظرات و تجربیات دیگر کاربران: بررسی تجربیات عملی سایر مالکان کشتی و قایق برای اطمینان از کارایی و دوام
– گارانتی و خدمات پس از فروش: اطمینان از دریافت پشتیبانی کافی و امکان تعویض در صورت وجود نقص
– کاتالوگ فنی دقیق: قبل از خرید، مشخصات فنی کامل، شرایط نصب و نگهداری ایمپلر را دریافت کنید
– حساسیت به محیط استفاده: توجه به مقاومت ایمپلر در برابر آب شور، دماهای بسیار پایین یا بالا، و رسوبات دریایی
– قیمت عادلانه: قیمت باید متناسب با کیفیت مواد و نقش آن در سیستم باشد
جمعبندی
ایمپلر نقش اصلی در گردش مایع و عملکرد سیستمهای کلیدی کشتی و قایق دارد. شناخت دقیق ویژگیهای فنی، انواع و جنس ایمپلر، علائم خرابی و روشهای نگهداری و تعمیر باعث افزایش طول عمر، کاهش هزینههای تعمیرات و پیشگیری از آسیبهای جدی خواهد شد. نکته کلیدی در استفاده بهینه، انتخاب ایمپلر مناسب با کیفیت بالا و نگهداری دورهای منظم است. با اجرای توصیههای این راهنما میتوانید از عملکرد بهینه سیستم پمپ و موتور خود اطمینان داشته باشید و از بروز حوادث ناخواسته در دریا جلوگیری نمایید.
